机锁杆旋挖钻机

为客户提供量身定制的产品解决方案

可全地形复杂工况作业,中风化岩、强风化岩、鹅卵石、回填石等一机拿下

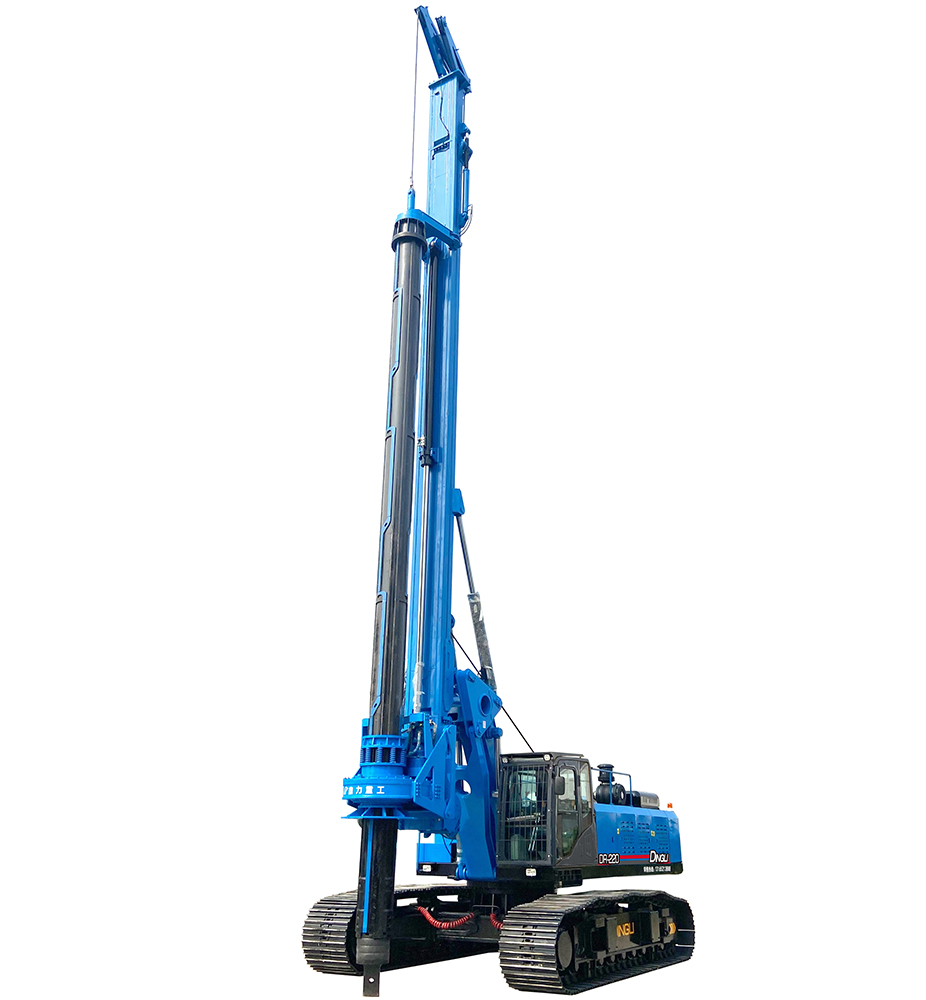

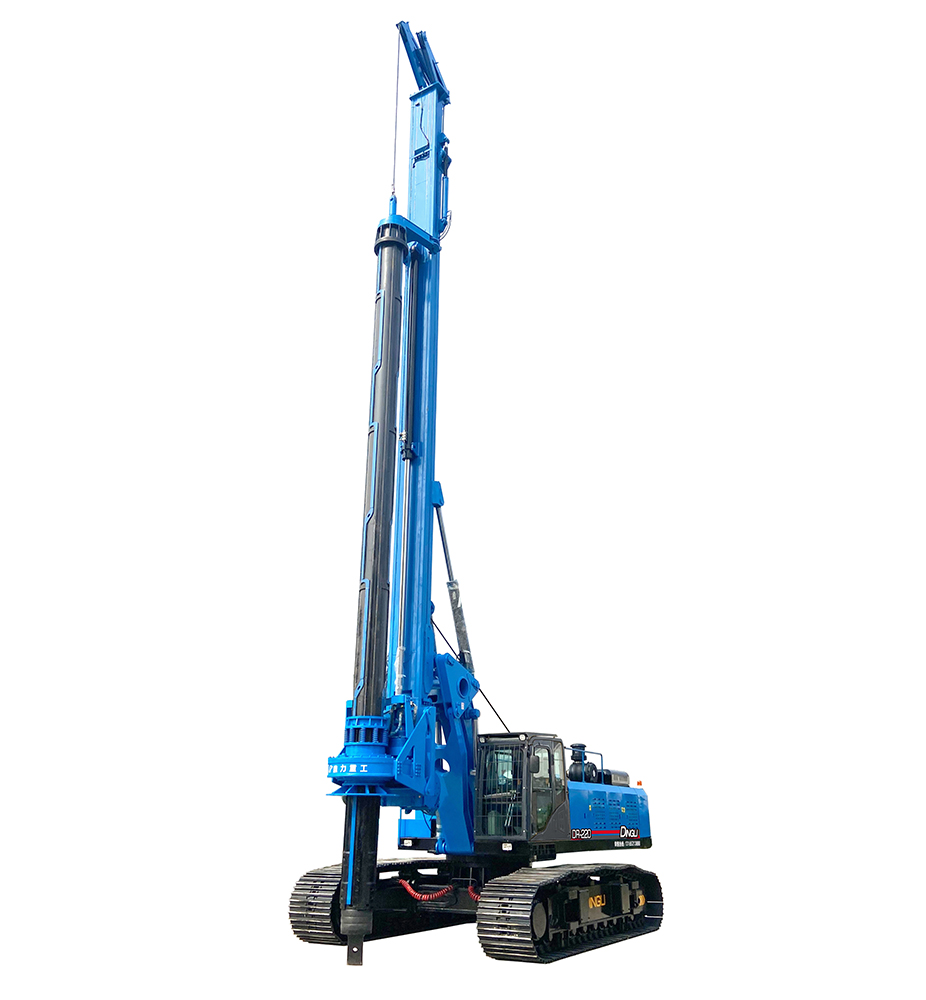

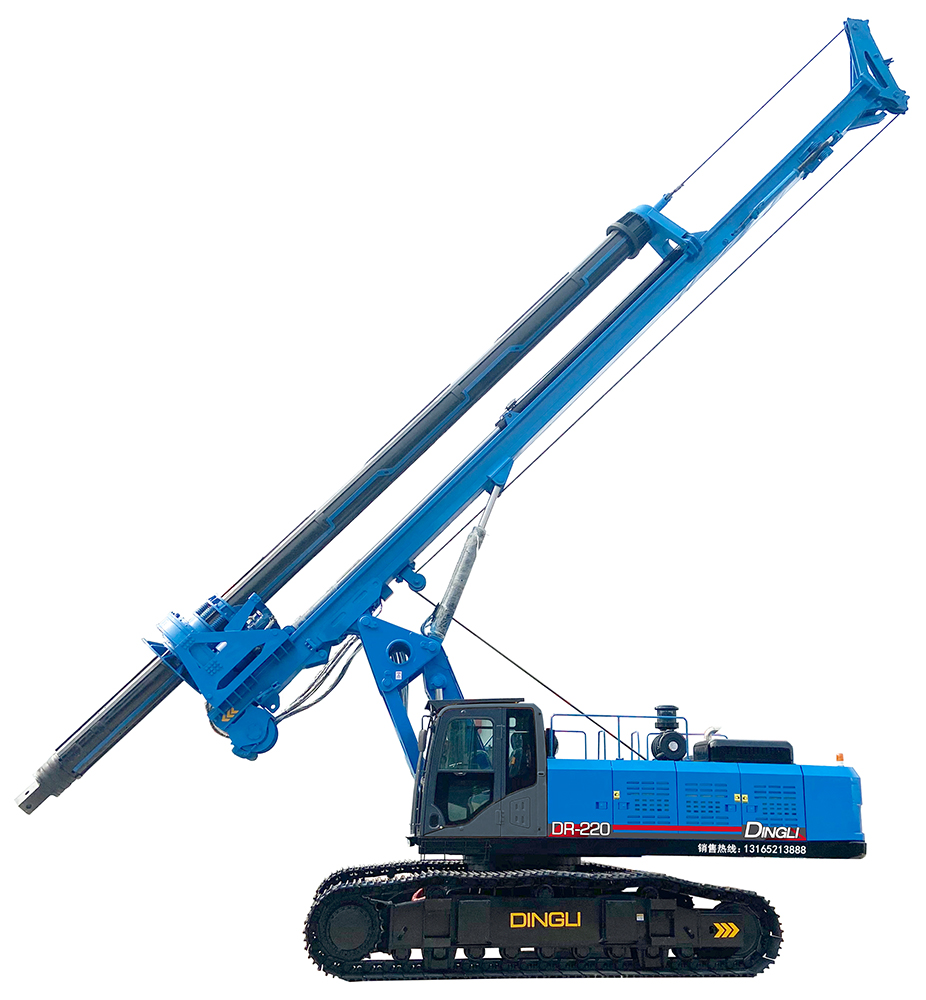

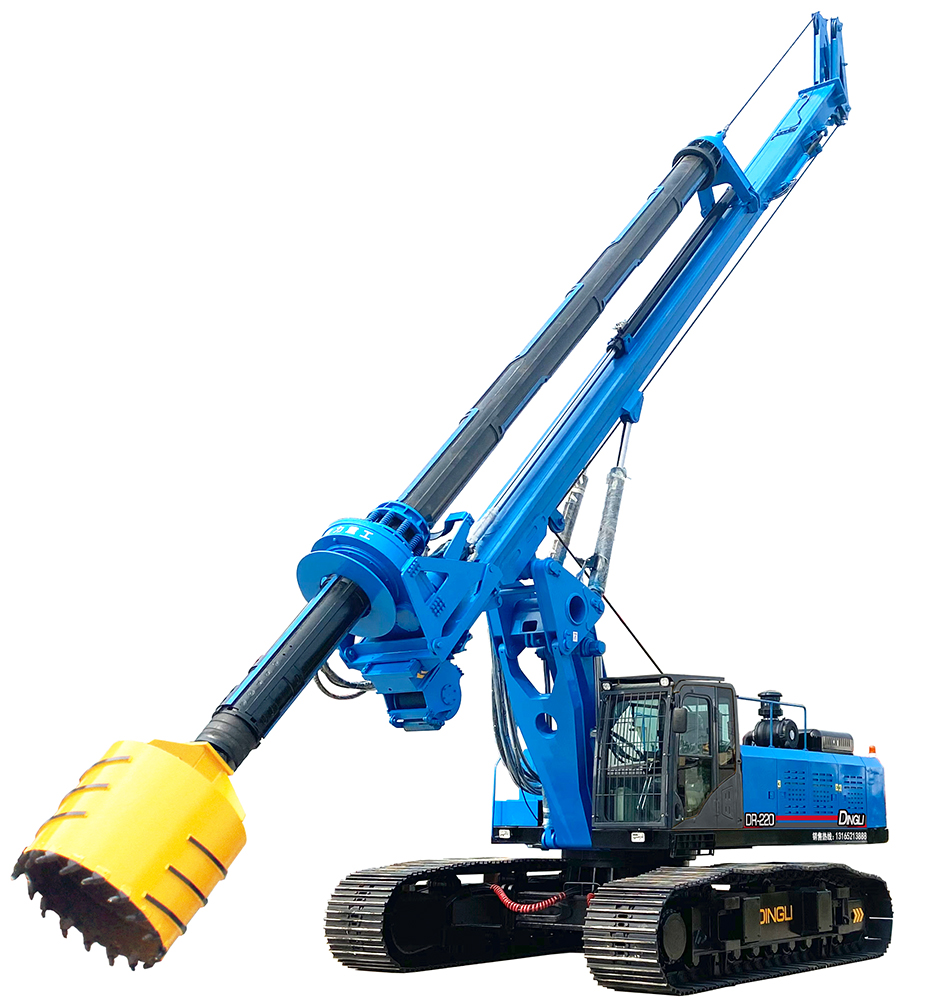

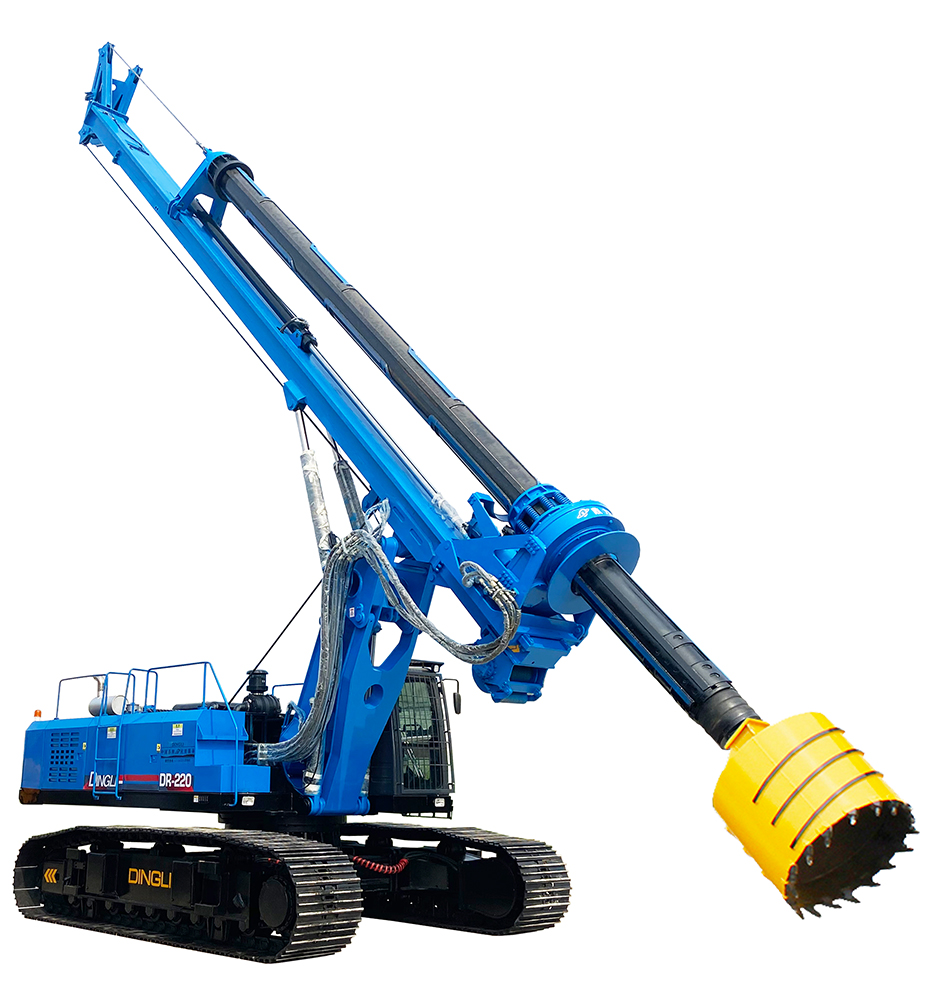

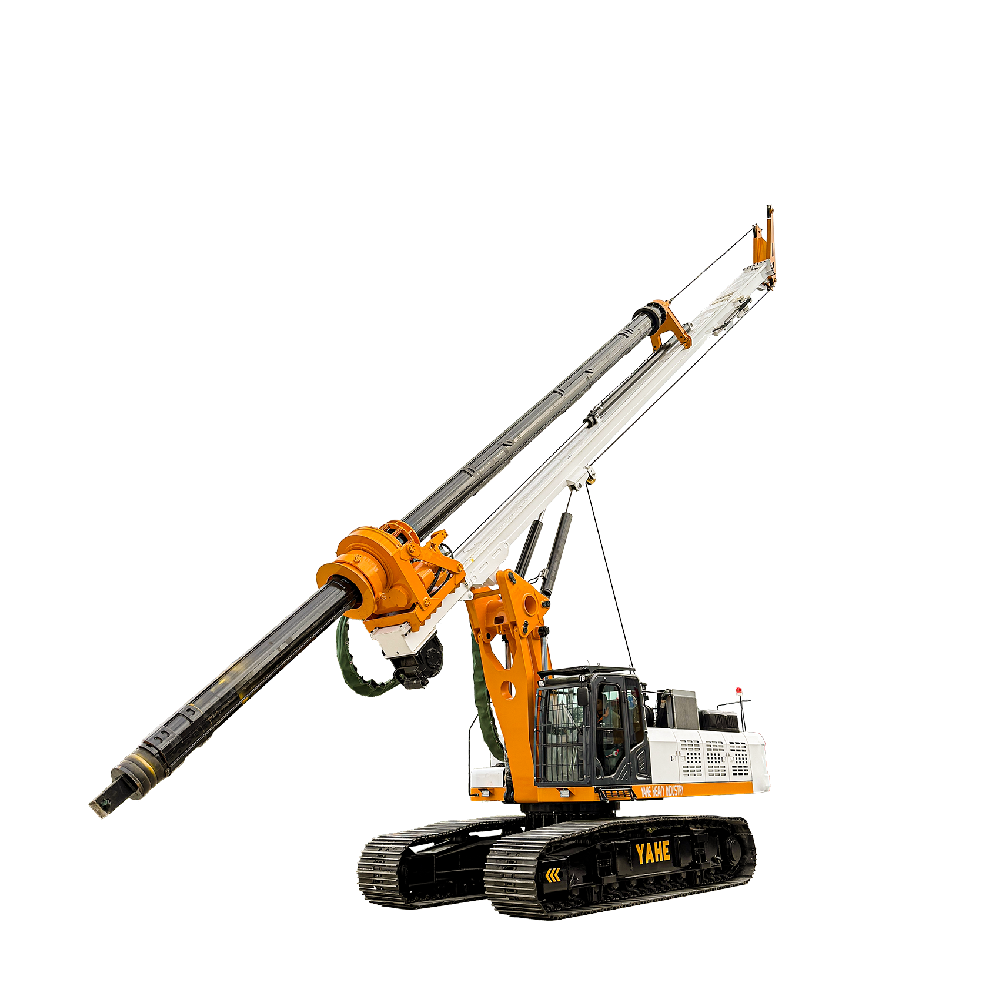

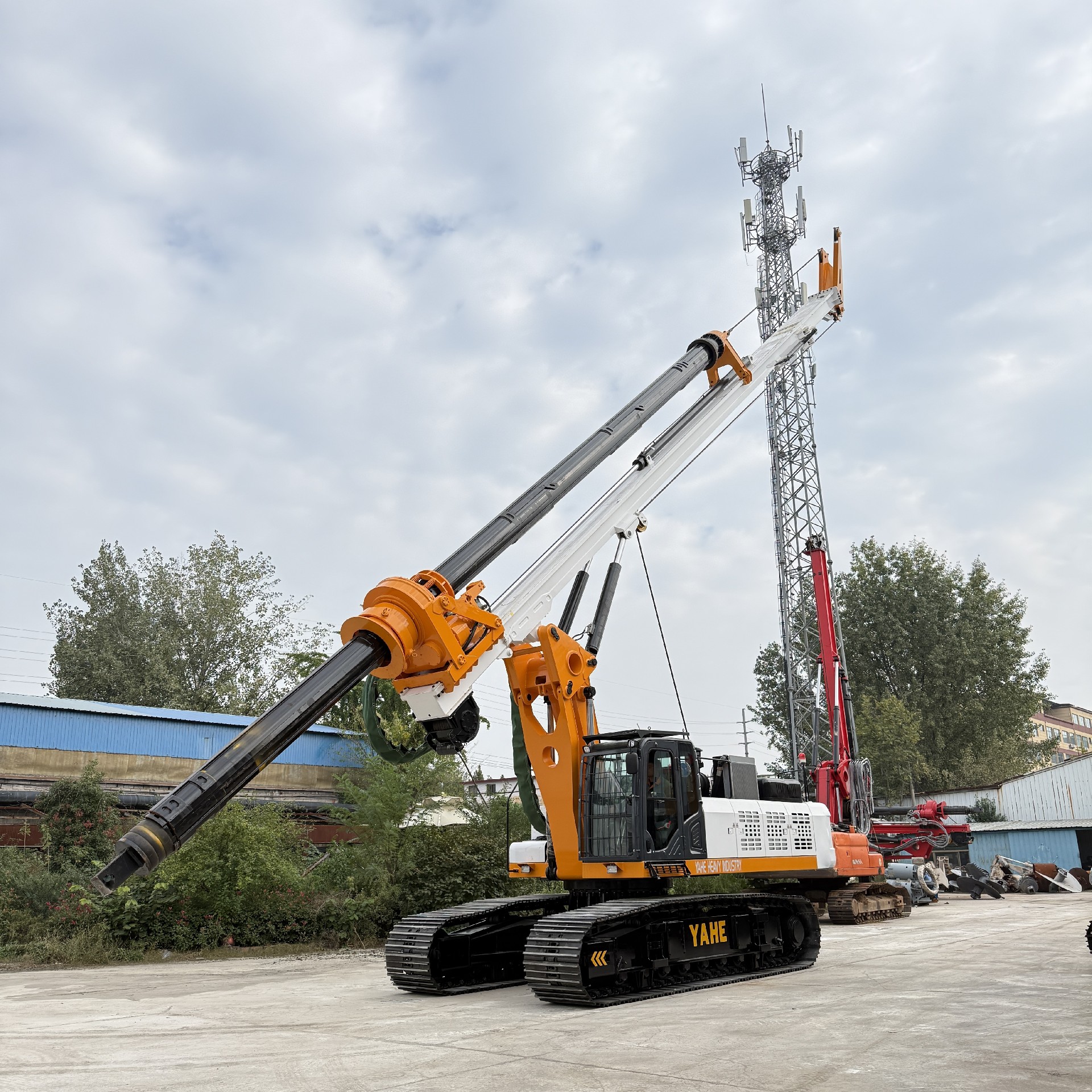

DR-220 旋挖钻机
DR-220 旋挖钻机
DR-220 旋挖钻机
DR-220 旋挖钻机
DR-220 旋挖钻机
DR-220 旋挖钻机
DR-220 旋挖钻机
机锁杆旋挖钻机
DR-220 旋挖钻机

此款旋挖钻机*大钻孔深度可达到60m,钻孔直径600-2200mm,动力头*大扭矩为220KN.m,装配大功率康明斯品牌发动机,川崎液压传动系统,保障施工动力输出强悍稳定。机器配备高承载能力的可伸缩式履带底盘,可克服复杂施工作业路况,底盘伸缩功能可提高钻机施工作业的机身重心,增加其稳定性。钻机桅杆具备自动调垂功能,可向前5度倾斜,左右5度侧摆,以适用于不同工况下调整钻进角度。钻机装配新型操控系统,可通过无线遥控操控实现行驶转向、底盘伸缩、机身旋转、桅杆起落等功能。本公司为研发制造公司,所有机型均为自主设计制造,产品拥有CE、ISO、SGS等多项质量管理体系认证。

整机重量:55t
最大钻孔深度:46-60m
钻孔直径:600-2200mm
咨询产品

1.产品通过欧盟CE认证、德国莱茵认证,严格按照欧盟安全标准设计;

2.采用全新设计语言,造型威猛、涂装新颖,专业底盘,机动灵活;基于人机工学驾驶舱,功能俱全、操作方便;

3.吊锚架一键折叠、免拆除桅杆支撑,转场方便快捷;

4.采用大流量主泵、多档动力头、双速加压油缸,施工效率更高;

5.后置单排绳主卷扬、一筒双机,提升能力更强;单层钢丝绳,最大限度地延长钢丝绳的使用寿命;

6.动力头扭矩达220kN·m,转速可达30rpm/min;配备14米钻杆,钻深可达60m;

7.发动机功率提高,主卷扬提升速度加快,单孔成桩效率优势明显;

8.高清触摸液晶显示屏,操作简便灵活,钻孔深度、桅杆垂度检测,故障自动报警;

9.360°全方位视频监控系统、全景天窗设计、系统安全预警提示、上车扶梯、声光报警等,为现场提供安全(可选);

     底盘长度mm

     5800

     履带宽度mm

     700

     整机重量t

     55

     最大钻孔深度m

     46-60

     钻孔直径mm

     600-2200

     发动机品牌

     潍柴/康明斯(可选配)

     发动机额定功率KW/rpm

     194KW-220KW

     动力头最大扭矩KN.m

     220

     动力头转速rpm

     7-27

     液压系统最大工作压力主泵MPa

     30

     液压系统最大工作压力副泵MPa

     28

     液压系统最大流量主泵L/min

     126*2

     液压系统最大流量副泵L/min

     16

     加压系统最大加压力KN

     180

     加压系统最大提升力KN

     160

     加压系统最大行程mm

     5000

     主卷扬最大提升力KN

     260

     主卷扬最大提升速度m/min

     55

     副卷扬最大提升力KN

     80

     副卷扬最大提升速度m/min

     70

     钻桅左右倾角°

     ±5

     钻桅前倾角°

     5/90

     底盘最大行走速度KM/h

     1.5

     底盘最大爬坡度°

     30

     行走最大扭矩N.m

     80000

     工作状态宽度mm

     4400

     运输状态长度mm

     13500

     运输状态宽度mm

     3200

     运输状态高度mm

     3600

     钻杆类型

     机锁杆/摩阻杆

     钻杆是否可定制

     是

     钻具

     可选600-3000mm钻头、筒钻、取芯钻等

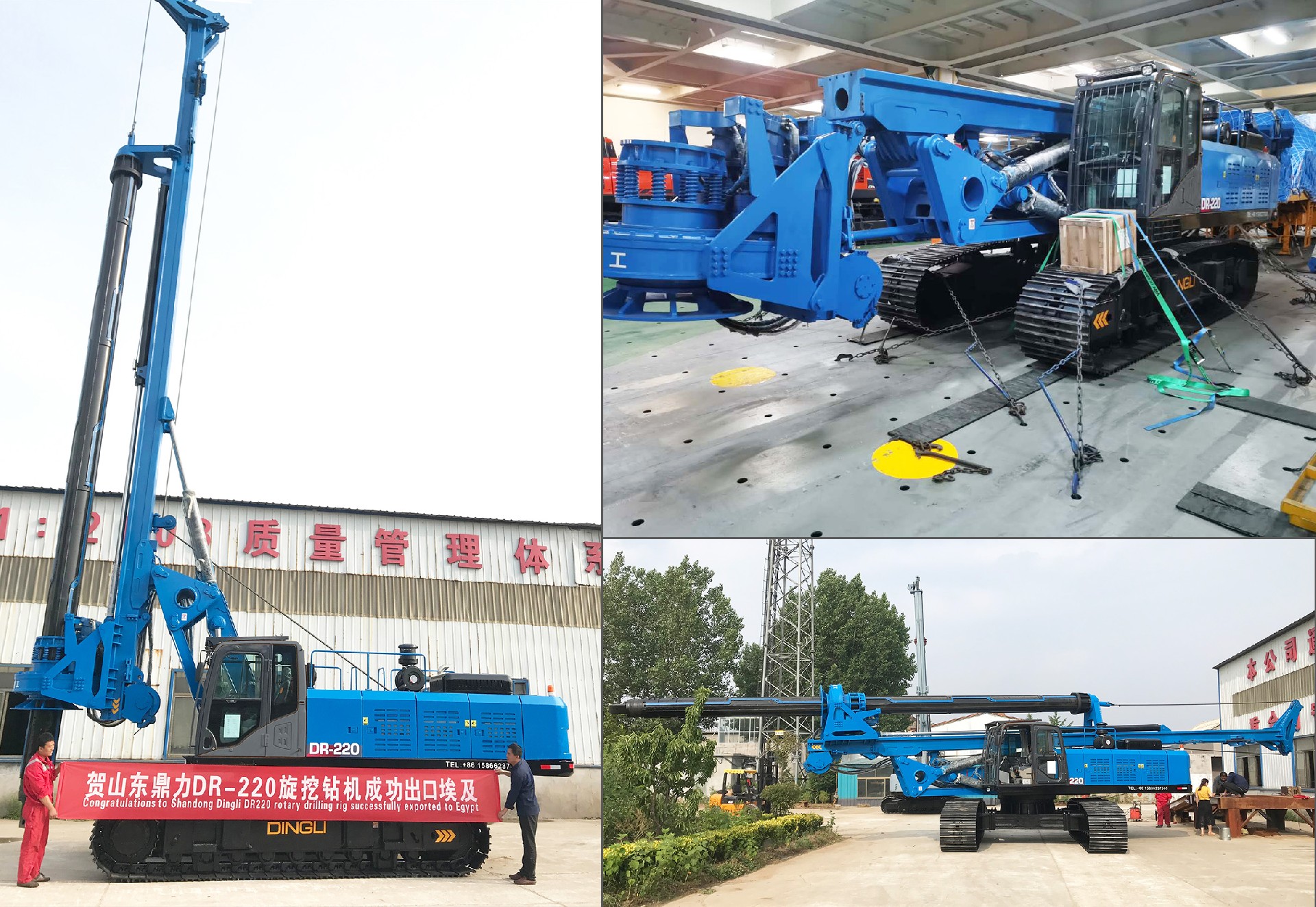

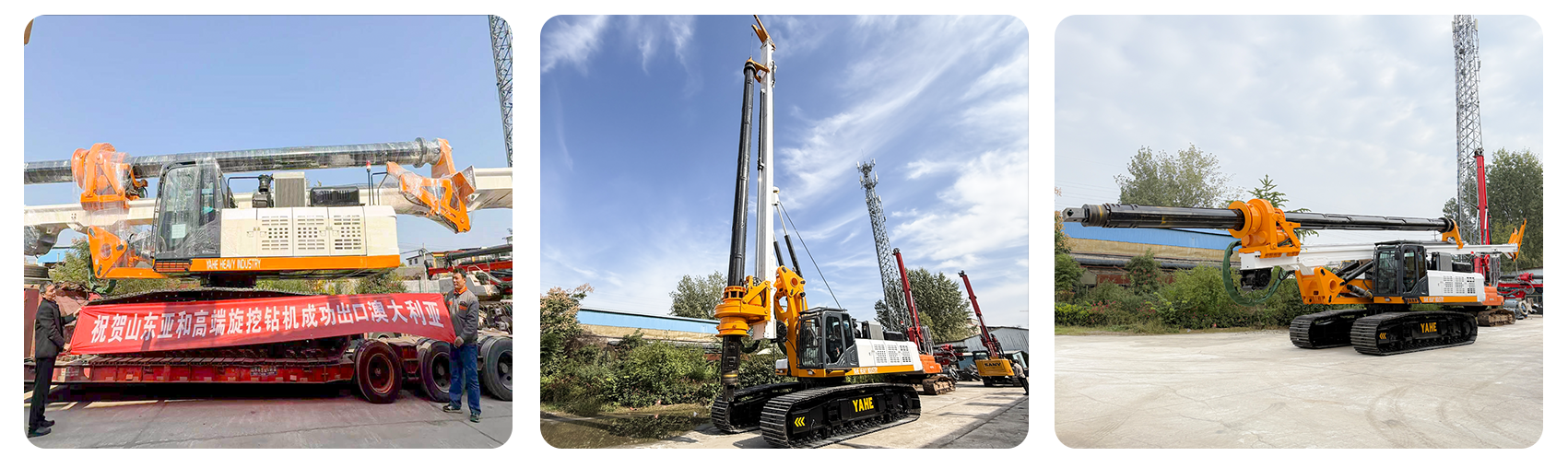

施工案例
