机锁杆旋挖钻机

为客户提供量身定制的产品解决方案

可全地形复杂工况作业,中风化岩、强风化岩、鹅卵石、回填石等一机拿下

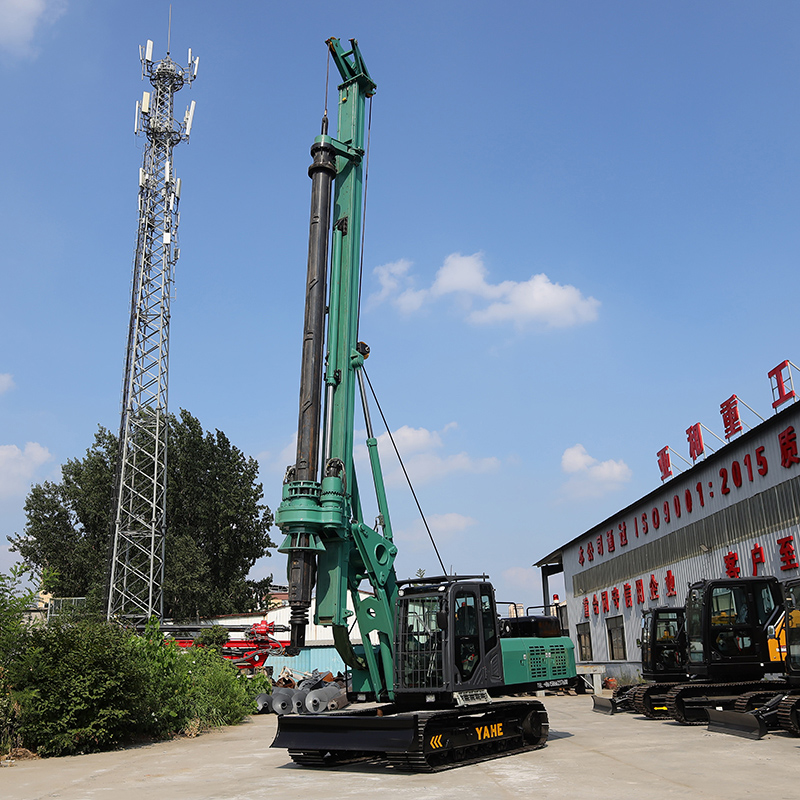

DR-100 旋挖钻机
DR-100 旋挖钻机
DR-100 旋挖钻机
DR-100 旋挖钻机
DR-100 旋挖钻机
DR-100 旋挖钻机
DR-100 旋挖钻机
机锁杆旋挖钻机

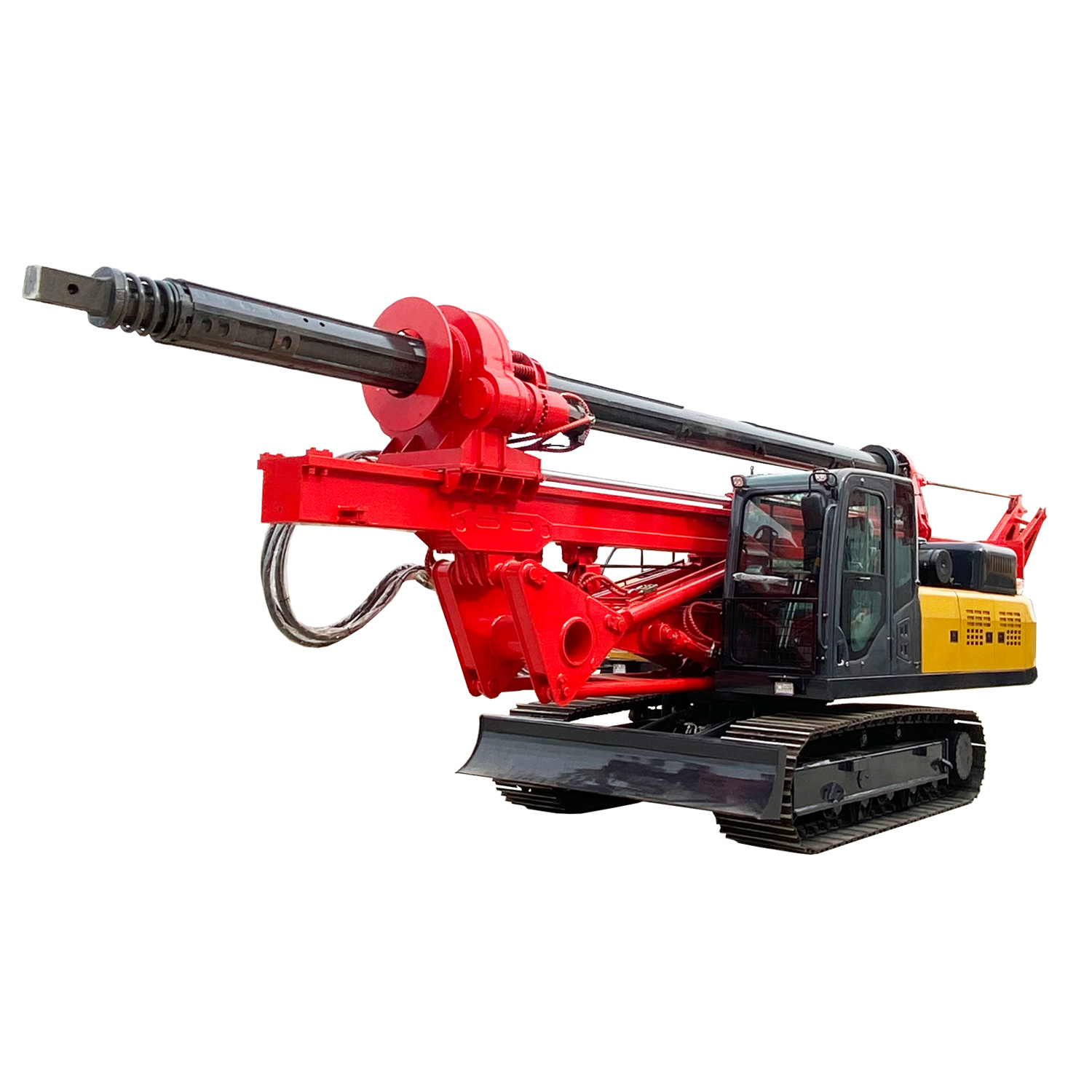

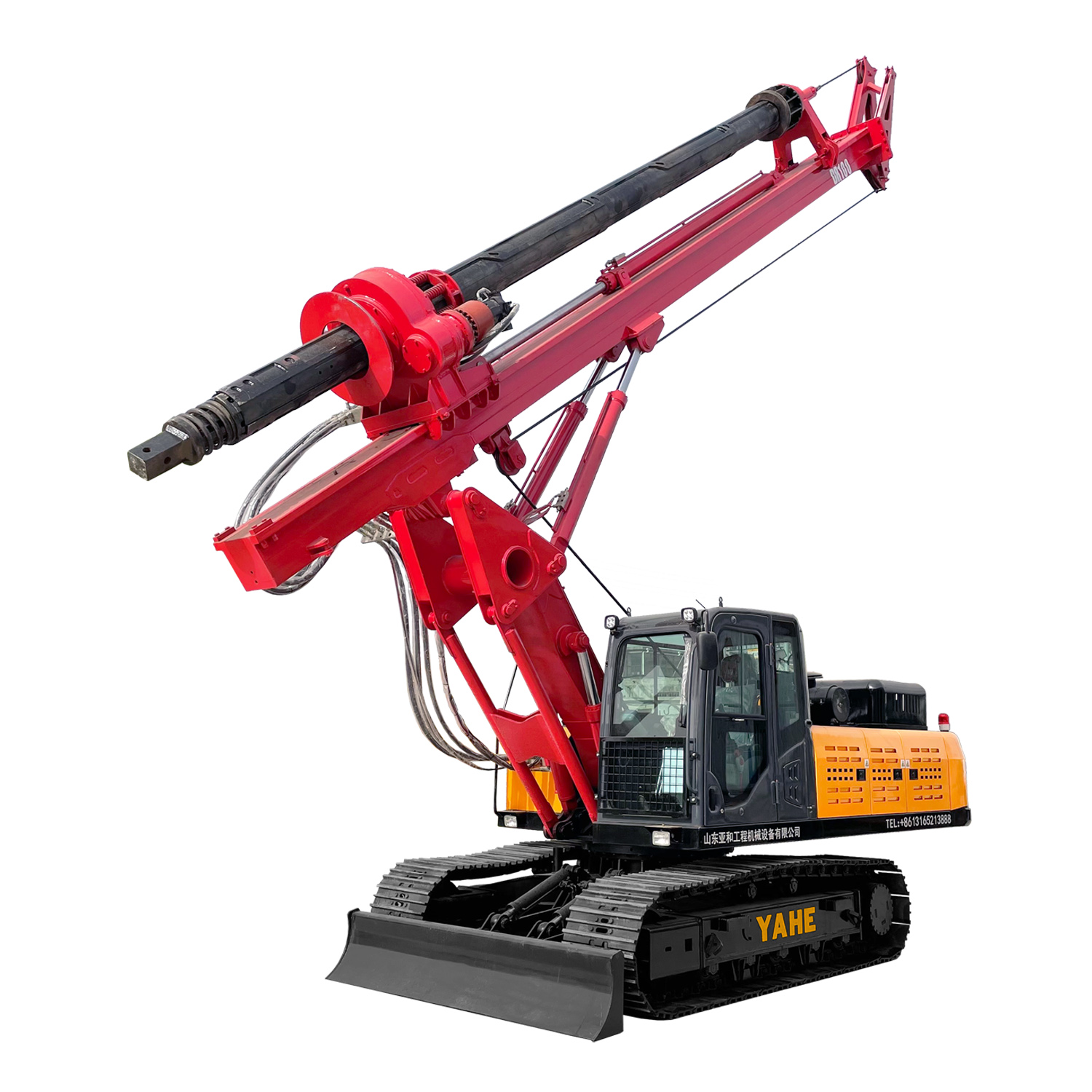

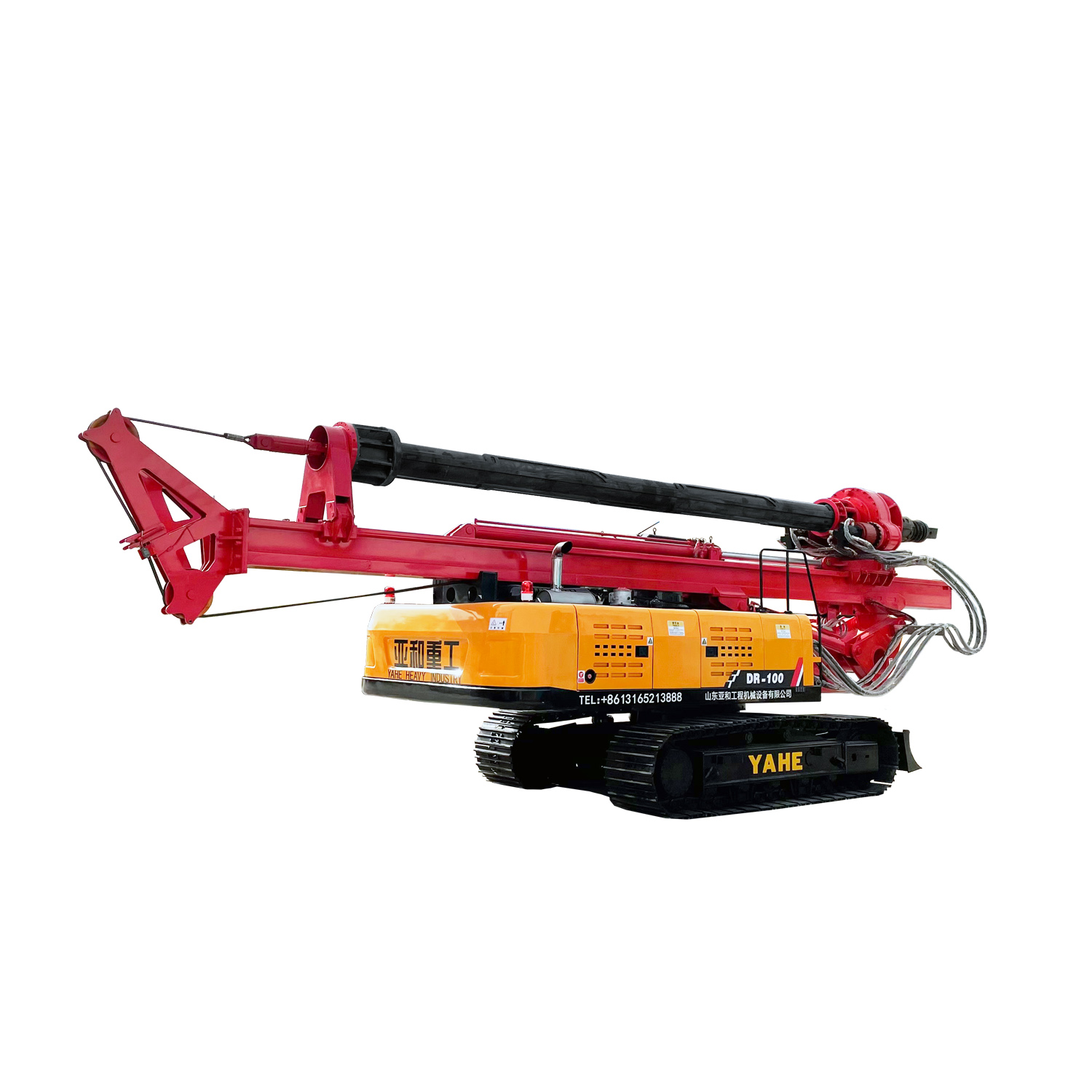

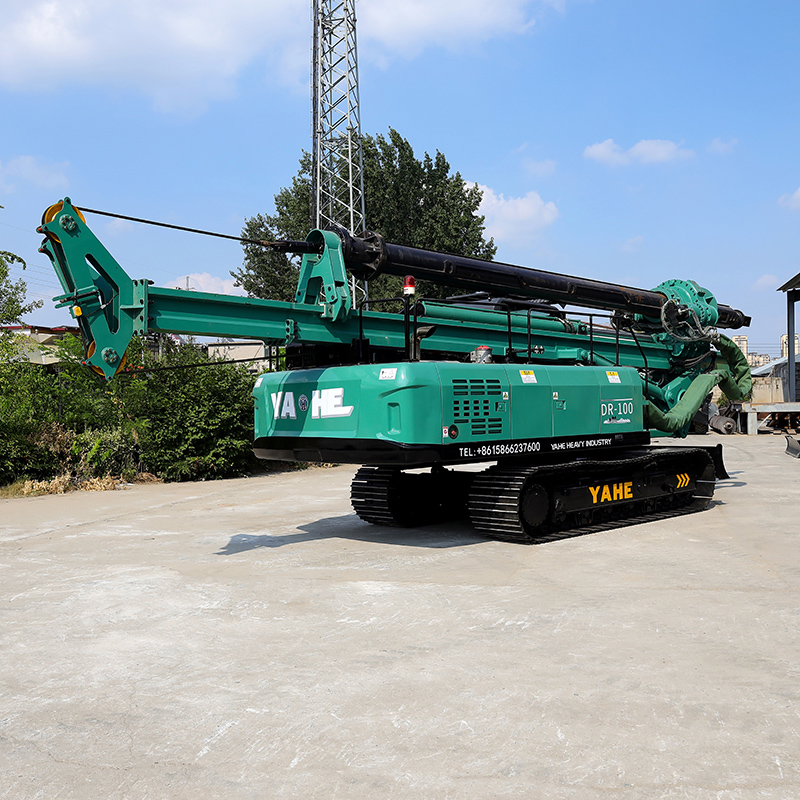

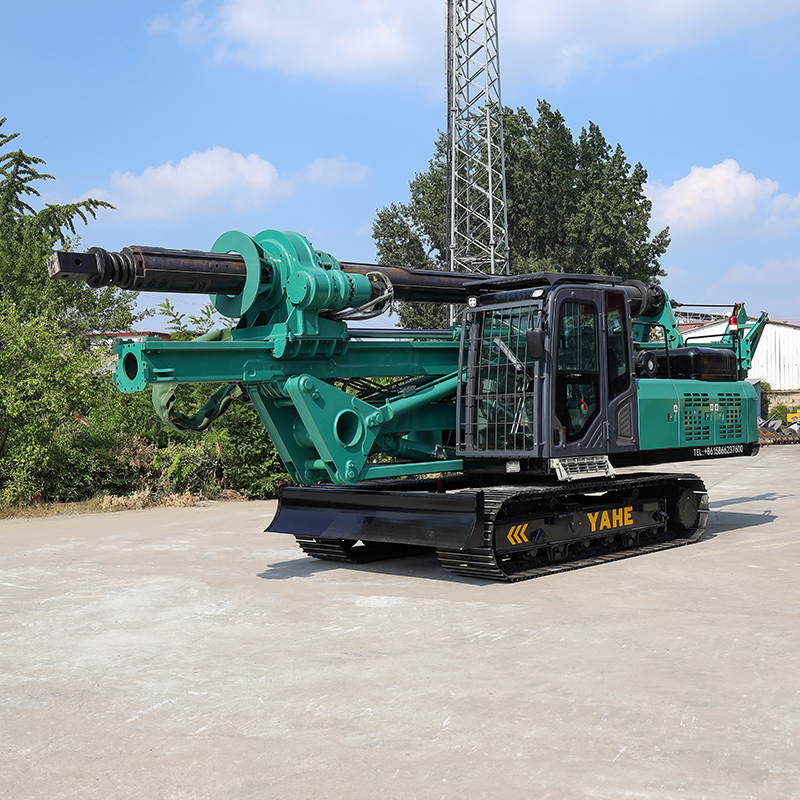

DR-100 旋挖钻机

这款旋挖钻机的*大钻孔深度20m,钻孔直径450-1600mm,机型获得包括ISO,CE,SGS,BV等多项产品质量和管理体现认证。YAHE旋挖钻机被广泛运用于基础设施、建筑工程的施工建设。该机型为履带底盘,柴油动力,360度旋转车体,装配机锁钻杆,螺旋钻头,筒钻头,扩孔钻头等。本公司为专业旋挖钻机生产研发企业,始于1995年,产品出口5大洲30多个国家地区。广受国际市场认可好评。


整机重量:22-24t
最大钻孔深度:20m
钻孔直径:450-1600mm
咨询产品

1. 产品通过欧盟CE认证、德国莱茵认证,严格按照欧盟安全标准设计;

2. 2.6m宽履带底盘,使用小型改装车即可运输,农村道路畅通无阻;

3. 整机造型小巧,机动灵活,尤其适用于各种特殊狭窄、低矮小空间工业与民用建筑工地;

4. 采用旋挖钻机专用液压履带底盘,加装推铲功能,满足超强的稳定性和运输便捷性;

5. 结构优化的双缸动臂、三角大臂、平行四边形变幅机构设计,运作稳定,易于保养和维修;

6. 上车回转采用缓冲保护系统、有效保证钻杆施工安全;

7. 选用康明斯六缸涡轮增压发动机和大流量主泵,动力强劲,环保节能;

8. 川崎液压动力系统,匹配合理,施工效率高;

9. 主卷扬具有自动下放功能,保证钻进速度与钢丝绳同步(不乱绳),操作方便自如,延长钢丝绳使用寿命;

10. 高清触摸液晶显示屏,操作简便灵活,钻孔深度、桅杆垂度检测,故障自动报警;

11. 液压系统采用负流量控制技术,加装上下限位、断油、断电功能,使液压系统效率更高,更节能;加装液控三速控制技术,让装卸车又慢又稳;

12. 采用高效无极变量动力头,高低速控制,钻进更高效,降低整机工作时的震动;

13. 加装按钮自动钻进功能,减轻机手的劳动强度;

14. 多种规格钻具配置可供选择,满足不同地层的高效施工;

15. 采用新一代驾驶室,全新人机交互界面,视线好,操作更舒适;

16. 标配集中润滑系统,维护保养更加便捷。

     型号

     DR-100

     底盘长度mm

     3700

     履带宽度mm

     600

     整机重量t

     22-24

     最大钻孔深度m

     20

     钻孔直径mm

     450-1600

     发动机品牌

     玉柴/潍柴/康明斯(可选配)

     发动机额定功率KW/rpm

     110KW-151KW

     动力头最大扭矩KN.m

     100

     动力头转速rpm

     10-50

     液压系统最大工作压力主泵MPa

     30

     液压系统最大工作压力副泵MPa

     12

     液压系统最大流量主泵L/min

     63*2(可选配)

     液压系统最大流量副泵L/min

     16

     加压系统最大加压力KN

     100

     加压系统最大提升力KN

     80

     加压系统最大行程mm

     3000

     主卷扬最大提升力KN

     120

     主卷扬最大提升速度m/min

     50

     副卷扬最大提升力KN

     15

     副卷扬最大提升速度m/min

     50

     钻桅左右倾角°

     ±5

     钻桅前倾角°

     5/90

     底盘最大行走速度KM/h

     1.5

     底盘最大爬坡度°

     25

     行走最大扭矩N.m

     40000

     工作状态宽度mm

     2600

     运输状态长度mm

     11500

     运输状态宽度mm

     2600

     运输状态高度mm

     3350

     钻杆类型

     机锁杆

     钻杆是否可定制

     是

     钻具

     可选500-1600mm钻头、筒钻、取芯钻等

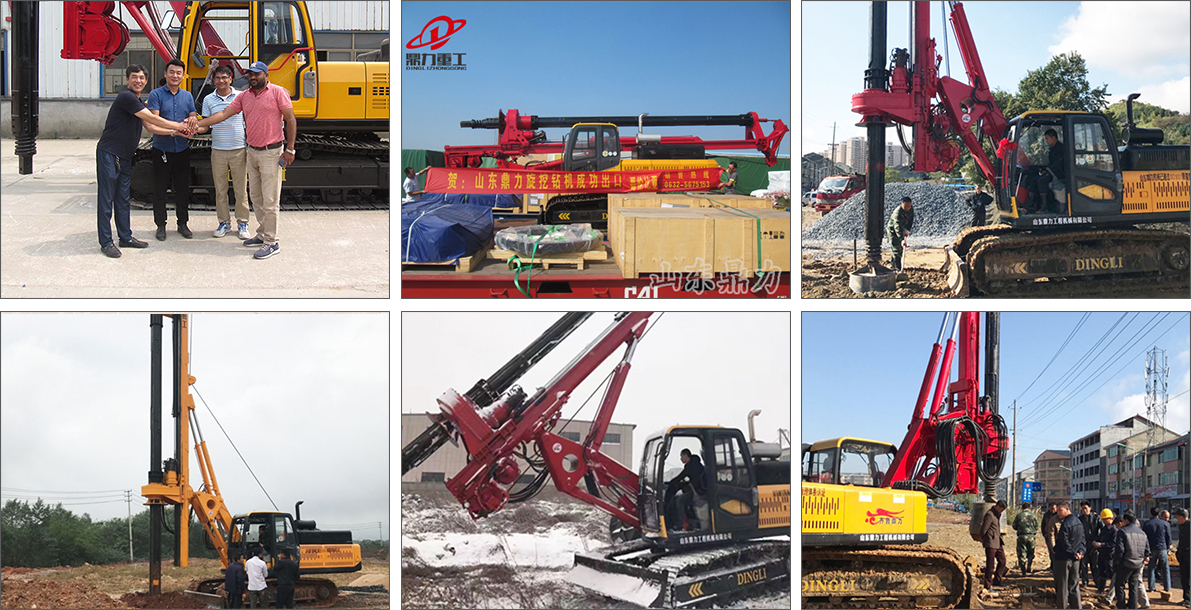

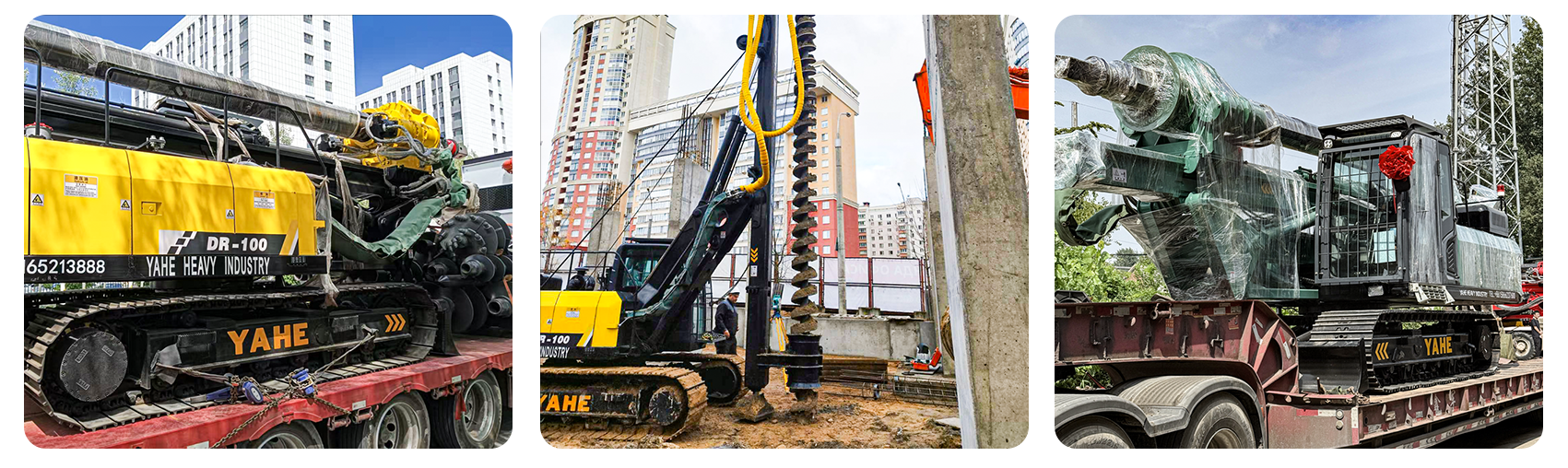

施工案例
